Product beschrijving:
Microvezel gevlochten touwtje
Prijs: De prijs verandert vanwege specificaties, materiaalkosten en wisselkoers. Geef me alstublieft uw contactgegevens, ik zal de nieuwste prijs voor u bijwerken!
Inleiding tot schuifafsluiters:
Schuifafsluiters
Schuifafsluiters zijn in de eerste plaats ontworpen om de stroom te starten of te stoppen, en wanneer een vloeistofstroom in een rechte-lijn en een minimale stroombeperking nodig zijn. In bedrijf zijn deze kleppen over het algemeen ofwel volledig open ofwel volledig gesloten.
De schijf van een schuifafsluiter wordt volledig verwijderd wanneer de klep volledig open is; de schijf is volledig opgetrokken in de klep Bonnet. Dit laat een opening voor stroming door de klep met dezelfde binnendiameter als het leidingsysteem waarin de klep is geïnstalleerd. Een schuifafsluiter kan worden gebruikt voor een breed scala aan vloeistoffen en zorgt voor een goede afdichting in gesloten toestand.
Constructie van een schuifafsluiter
Schuifafsluiters bestaat uit drie hoofdonderdelen: lichaam, motorkap en bekleding. Het lichaam wordt over het algemeen verbonden met andere apparatuur door middel van flens-, schroef- of lasverbindingen. De motorkap, die de bewegende delen bevat, is, meestal met bouten, aan de carrosserie bevestigd om onderhoud mogelijk te maken. De klepbekleding bestaat uit de steel, de poort, de schijf of wig en de zittingringen.

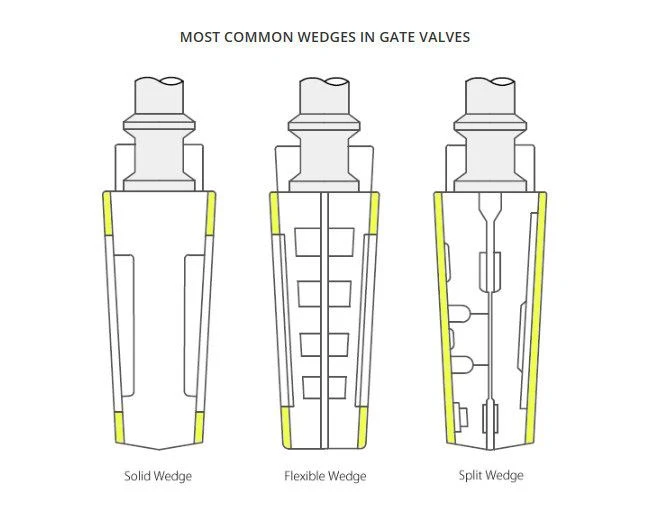

Schijven van een schuifafsluiter
Schuifafsluiters zijn verkrijgbaar met verschillende schijven of wiggen. Het bereik van de schuifafsluiters wordt meestal gemaakt door het type wig dat wordt gebruikt.
De meest voorkomende waren:
Solid wedge is de meest gebruikte schijf door zijn eenvoud en kracht.
Een klep met dit type wig kan in elke positie worden geïnstalleerd en is geschikt voor bijna alle vloeistoffen. De massieve wig is een solide constructie uit één-delig, en is praktisch voor turbulente stroming.
Flexibele wig is een schijf uit één-delig met een snede rond de omtrek om het vermogen om fouten of veranderingen in de hoek tussen de stoelen te corrigeren te verbeteren.
De verkleining varieert in grootte, vorm en diepte. Een ondiepe, smalle snit geeft weinig flexibiliteit maar behoudt kracht.
Een diepere en bredere snit, of gegoten-in uitsparing, laat weinig materiaal achter in het midden, wat meer flexibiliteit mogelijk maakt, maar ten koste gaat van de sterkte.
Gesplitste wig is zelf-instellend en zelfuitlijnend op beide stoelen. Dit type wig bestaat uit een twee-delige constructie die tussen de taps toelopende zittingen in het klephuis zit. Dit type wig is geschikt voor de behandeling van niet-condenserende gassen en vloeistoffen bij normale temperaturen, met name bijtende vloeistoffen.
Stam van een schuifafsluiter
De steel, die het handwiel en de schijf met elkaar verbindt, is verantwoordelijk voor de juiste positionering van de schijf. Stengels zijn meestal gesmeed en verbonden met de schijf door middel van schroefdraad of andere technieken. Om lekkage te voorkomen, is in het gebied van de afdichting een fijne oppervlakteafwerking van de steel noodzakelijk.
Schuifafsluiters zijn geclassificeerd als:
Stijgende stam
Niet stijgende stuurpen
Bij een klep van het type Rising Stem komt de spindel boven het handwiel uit als de klep wordt geopend. Dit gebeurt omdat de steel is voorzien van schroefdraad en is gekoppeld aan de busdraden van een juk. Een Yoke is een integraal onderdeel van een Rising Stem-klep en wordt op de motorkap gemonteerd.
Voor een klep van het type niet-stijgende spindel is er geen opwaartse beweging van de spindel als de klep wordt geopend. De steel is in de schijf geschroefd. Terwijl het handwiel op de steel wordt gedraaid, beweegt de schijf omhoog of omlaag langs de steel op de schroefdraden terwijl de steel verticaal stil blijft staan.
In the main Menu "Valves" you will find links to detailed (large) drawings of both stem types.

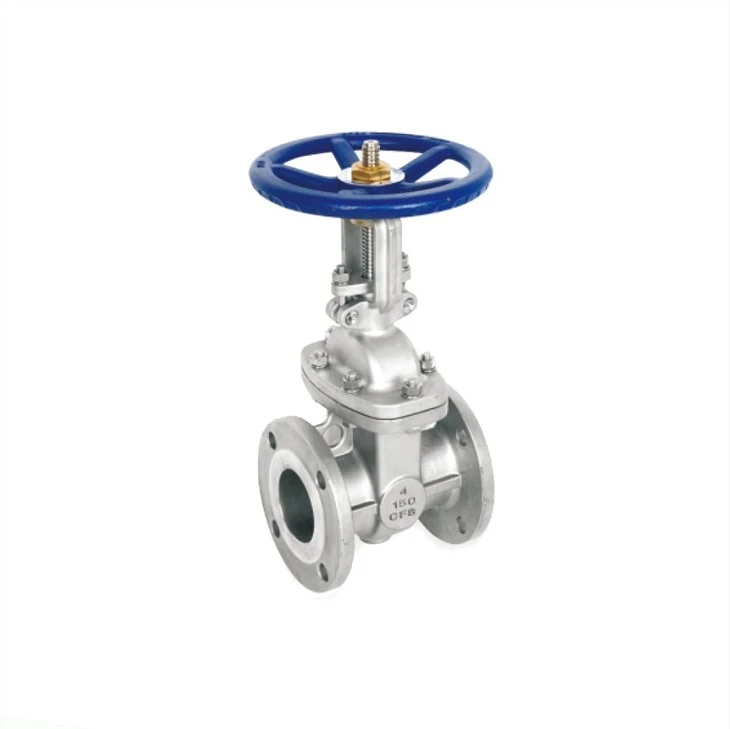

Stijgende Stam Schuifafsluiter
Zetels van een schuifafsluiter
Zittingen voor schuifafsluiters worden ofwel integraal met het kleplichaam geleverd of in een constructie van het type zittingring. De constructie van de zittingring biedt zittingen die ofwel op hun plaats zijn geschroefd, ofwel op hun plaats worden gedrukt en met afdichting aan het kleplichaam worden gelast. De laatste vorm van constructie wordt aanbevolen voor gebruik bij hogere temperaturen.
Geïntegreerde zittingen bieden een zitting van hetzelfde constructiemateriaal als het kleplichaam, terwijl de ingedrukte-in of schroefdraad-in zittingen variatie mogelijk maken. Ringen met harde bekleding kunnen worden geleverd voor de toepassing waar ze nodig zijn.
Voordelen en nadelen van schuifafsluiters:
Voordelen:
Goede uitschakelfuncties
Schuifafsluiters zijn bidirectioneel en kunnen daarom in twee richtingen worden gebruikt
Drukverlies door de klep is minimaal
nadelen:
Ze kunnen niet snel worden geopend of gesloten
Schuifafsluiters zijn niet geschikt voor het regelen of smoorstroom
Ze zijn gevoelig voor trillingen in de open toestand

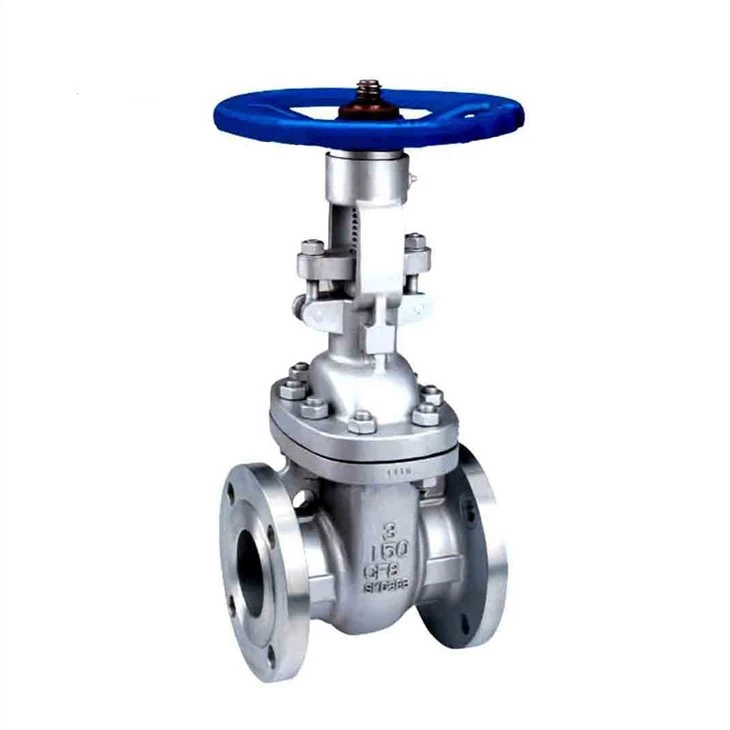

Gietstalen schuifafsluiter API 600 ANSI klasse 150
Deze heavy-duty geflensde klasse 150 schuifafsluiter met volledige poort biedt duurzaamheid in een breed scala van industriële toepassingen, ketelinstallaties en ruige omgevingen. Handwiel bediend en aangeboden in ANSI 150, met minimale lekkage en maximale levensduur.
Ontworpen volgens API 600 en onder druk getest in overeenstemming met API 598/EN12266-1.
Wordt vaak gebruikt waar een minimale drukval belangrijk is. Deze gietstalen schuifafsluiter biedt een efficiënte isolatie van de stroming in beide richtingen van de klep. Buitenschroef en juk met stijgende steel voor open/dicht indicatie. WCB heavy duty body met volledige poort. De wigschijf is volledig geleid om een goede afdichting te garanderen. Geschroefde carrosserieconstructie met handwielbediening.
Belangrijkste kenmerken:
•Bolted Bonnet Construction
•Outside Screw and Yoke
•Non-Rotating Rising Stem
•Handwheel Operated
•Renewable Threaded-in Backseat Bushing
•Cast Steel
•Flanged ANSI 150
•Sizes 2" to 12"
•API 600
We are a professional Customized ANSI Gate Valve. We can provide the best ANSI Gate Valve for sales and competitive price. If you are looking Float ANSI Gate Valve supplier, we are a good choice. Contact us to buy ANSI Gate Valve.
